数据流程图（简称DFD）是一种能多方面地描述信息系统逻辑模型的主要工具。简言之，就是以图形的方式来描述数据在系统流程中流动和处理的移动变换过程，反映数据的流向、自然的逻辑过程和必要的逻辑数据存储。看完这个定义，似乎还是很难理清。不用困惑，本文将为您详细介绍数据流程图里使用的图形符号意义及实例。

数据流程图基本符号

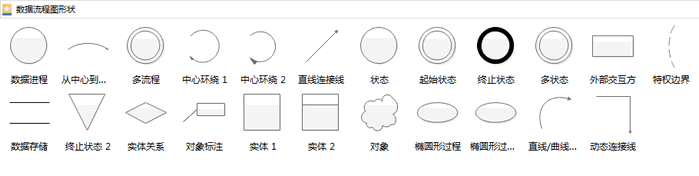

数据流图通常采用4种基本的图形符号即：外部实体；处理过程；数据流；数据存储（见下图）。

数据流程图符号意义

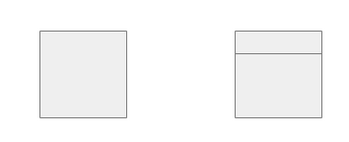

1.外部实体（Entity）：指系统以外又和系统有联系的人或事物，它说明了数据的外部来源和去处。通常外部实体在数据流程图中用正方形框表示，框中写上外部实体名称。如果想要区分辨别多个不同的外部实体，可以用小写字母给每个实体标记。

2.处理过程（Process）：指对数据逻辑处理，用来改变数据值。在数据流程图中处理过程用椭圆形表示。

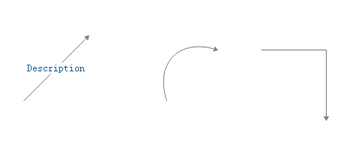

3.数据流（Data Flow）：指处理功能的输入或输出。用一根水平，曲线或垂直连接线头表示，箭头表示流向。您可以在箭线旁注明数据流名称。

4.数据存储（Data Store）：表示数据保存的地方业务流程图,数据流程图，它用来存储数据。它由一个开口窄矩形表示。您可在长方条内写上数据存储名字。为了区别和引用方便，左端加一小格业务流程图,数据流程图，再标上一个标识，用字母D，M，T和数字组成.。

“D” —指一个永久的计算机文件。

“M”—指一个手册文件。

“T”—指一个临时的存储，处理之后会
