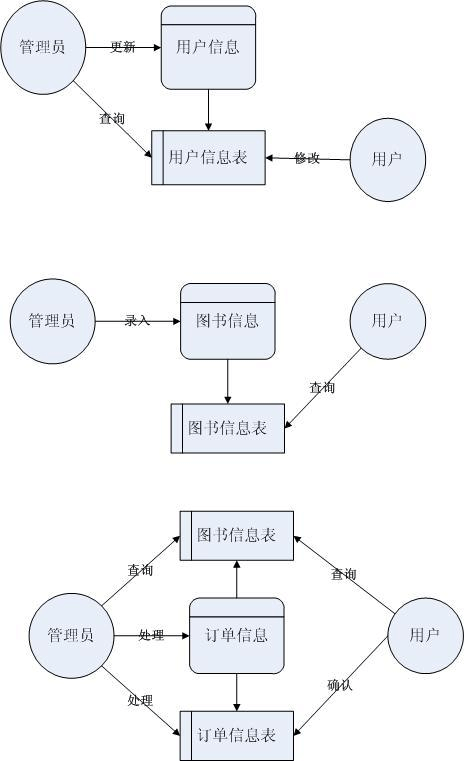

绘制数据流程图的注意事项:

①数据流程图的绘制一般是从左到右进行。从左侧开始标出外部实体, 然后画出由外部实体产生的数据流, 再画出处理逻辑、数据流、数据存储等元素及其相互关系, 最后在流程图的右侧画出接收信息的系统外部实体。

②父图与子图的平衡。子图是对父图中处理逻辑的详细描述, 因此父图中数据的输入和输出必须在子图中反映。父图与子图的平衡是数据流守恒原则的体现, 即对每一个数据处理功能来说, 要保证分解前后的输入数据流与输出数据流的数目保持不变。

③数据流至少有一端连接处理框。数据流不能直接从外部实体直接传送到数据存储, 也不能从数据存储直接传送到外部实体。

④数据存储输入/输出协调。数据存储必定有输入数据流和输出数据流, 缺少任何一个则意味着遗漏了某些加工。

⑤数据处理流入/流出协调。只有流入没有流出,则数据处理无需存在; 只有流出没有流入的数据处理不可能满足。

⑥合理命名数据流程图 业务流程图, 准确编号。对数据流程图的基本元素进行编号, 这样有利于编写数据字典及方便系统设计人员和用户的阅读与理解。

二、业务流程图和数据流程图的联系

1. 业务流程图和数据流程图都是从流程的角度动态地去考察分析对象, 都是用图形符号抽象地表示调查结果。

2. 数据和业务的联系具体表现在: 数据流是伴随着业务过程而产生的, 它是业务过程的衍生物;数据资料基本上也是按组织结构或业务过程收集的; 在数据汇总时, 我们也是以业务流程为单位, 将同一业务的不同处理步骤中的数据加以集中;数据流程图的绘制遵照业务处理的全过程。

3. 数据流程图和业务流程图存在一定的对应关系。由业务流程图可以导出相应的数据流程图。有两种思路:一种是先按业务流程图理出的业务流程顺序, 然后将相应调查过程中所掌握的数据、表单分离出来, 接下来考查数据的流向,加工处理过程和存储数据流程图 业务流程图,把它们串起来就绘制成一完整的数据流程图; 另一种是从业务流程中分离出处理过程, 再考查每一个处理过程的输入数据与输出数据,将业务过程中所有的处理过程的输入、输出数据流进行有机的集成就形成了一个完整的数据流程图。
