对于个人而言，数据可视化是我们在日常工作中常常能够接触到的一项重要技能，通常，我们会使用Excel进行简单的图表制作，通过这些图表，我们进而就对这些数据有了一个直观的了解和认识。

而对于企业来说，想要“读懂”存储在服务器上的大量业务数据，绝不是Excel能够完成的，这需要数据处理、分析、可视化呈现等一整套解决方案。因此，在实施大数据战略，或者说部署数据分析产品时，很多企业都会有这样的疑问：如何处理海量的业务数据？借助什么样的分析手段才能发现数据价值？如何确保数据可视化分析过程中的实时性？在第九届中国数据库技术大会（DTCC 2018）现场，DataHuner CTO马珂就针对这些问题进行了讲解。

本次分享，马珂从企业内的真实业务场景出发并结合测试实例，逐步介绍大数据时代下，数据可视化分析的技术架构与组成。同时，马柯详细介绍了探索式分析、实时数据分析的技术原理及企业应对海量数据分析的处理方法。

谈谈数据库性能优化

近些年，数据库技术不断推陈出新，从传统的关系型数据库到NoSQL，或者说从行存储发展到列存储，数据库的查询方式发生了根本性的变化。

关系型数据库，基于存储结构，其在模型定义（ORM）、数据关联（TableJoin）、聚合计算（Group）等方面具有优势，关系型数据库的特性往往也是非关系型数据库的短板；而非关系型数据库在处理海量数据（千万行以上）方面则性能突出。

谈到数据库性能，从算法层面来讲，其实无论哪种数据存储结构，基于算法的优化都已达到极限。目前提升数据库性能的途径，主要集中在IO层面，例如DFS系统、MPP的架构。内存数据库（如Redis）虽然在性能上是一种质的提升，但其持久化所引发的一系列问题，可能会使架构复杂度增加，不一定适用于所有场景。

另外，非关系型数据库向关系型数据库查询（T-SQL）的兼容，例如Hive，确实已经取得了长足的发展，但目前看还不够成熟，暂时无法做到平滑迁移。

还有一个隐含的问题，我们可以以一种娱乐的心态观察一下，即：分布式计算。对于以统计学为基础的数据分析，是一种基于全量数据的计算。所以在这种前提下，分布式计算极有可能是一个伪命题。

在MPP架构中下的RDB中，分布式计算应当是耦合在某些查询当中的，例如count(*)，这实际上是由分布式存储所带来的算法优化。是否也可以通过某种加权算法，来协调其他的聚合算法？然后用架构性能来抵消加权算法所带来的新的复杂度？我相信答案是肯定的。

可视化技术的演进

相对而言，数据分析技术有比较成熟、丰富的理论和实践支撑，而可视化技术则比较匮乏。从定义上来讲，数据可视化主要是为了增强数据的显示效果，方便用户以更加直观的方式查看数据，进而发现数据中隐藏的价值。

近几年，随着显示技术的突飞猛进，包括从显示器、投影仪，到现在的LED巨幅屏幕，VR/AR，全息技术，乃至移动设备和性能的升级，使得数据可视化领域有大量有趣的事情可以做。回到企业场景，我们可以把可视化分为两个层面的问题：即数据分析中的可视化：从报表到分析、数据展示中的可视化：从平面到多维。

大数据时代的到来，也让数据可视化技术得到了更多的关注，但面对海量数据，可视化技术目前仍然存在很多亟待解决的问题，包括海量数据的ETL处理、实时数据处理等。未来，随着人工智能和机器学习技术的快速发展，其与可视化的结合，相信也会是一个重要挑战。

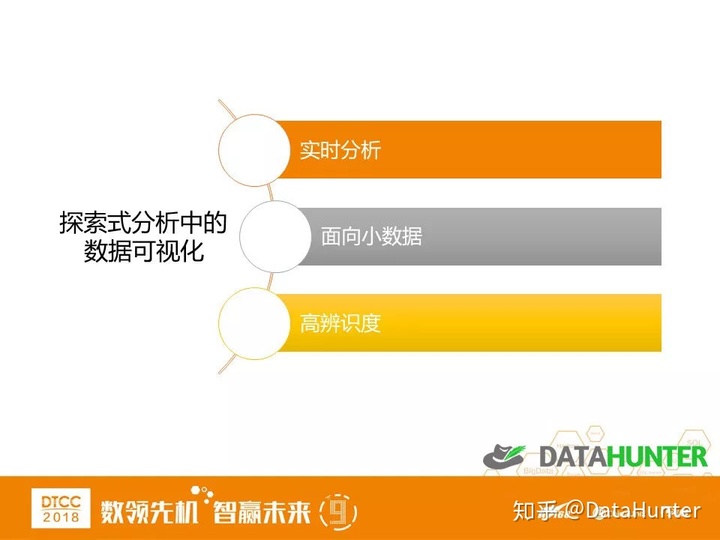

探索式分析技术

数据分析当中的可视化，最直接的表现就是各类图表。其实，我们在借助Excel或其他工具生成图表时多维数据可视化方法，实际上已经在可视化这条路上迈出了第一步。

在数据分析层面，传统的数据分析有明确的目的性，从数据来源、分析方式、输出结果等方面，都是有传统的业务逻辑支持的，按部就班地进行分析即可。但是进入集约化生产之后，如何调优生产、降低成本，这些事情就不是那么明确了。

与此同时，由于前期的数据积累，数据分析师所面对的数据体量也越来越大。如果我们将传统的数据分析称为粗放式分析，那么当前企业所面临的挑战，是对所拥有数据的精耕细作。这种集约化分析就是对数据金矿的深度挖掘，是企业的必经之路。其背后的分析方式，也就自然进入了探索式分析阶段。

在探索式分析中，可视化（或者说各类图表）此时是用户快速捕捉数据特点最有效的途径，在这种场景下，可视化对象是一个结果集（分析结果，小数据），虽然数据量较小，但人类依然无法直接处理。

同时，因为探索式分析需要协同决策，所以对可视化表现的合理性有较高的要求，背后应该有统一的绘图标准，来实现可视化方式的切换。狭义的数据可视化，也就是图表，我们将其抽象为以下几个部分：

坐标系

1. Rectangular Coord(Q-1, Q-All)

2. Polar Coord

3. GEO

度量(Metric)的图形表达

1. Size(Distance, Radian)

2. Direction

3. Extreme(SUM,MAX,MAXMIN)

4. 色彩饱和度

维度(Dimension)的图形表达

1. Delta(Position, Angle)

强调（基于维度）

1. Color

2. Animation

在这个体系下，可以将我们熟悉的几种图表进行建模。这里我们先不考虑“色彩饱和度”和“强调”两方面的参数。

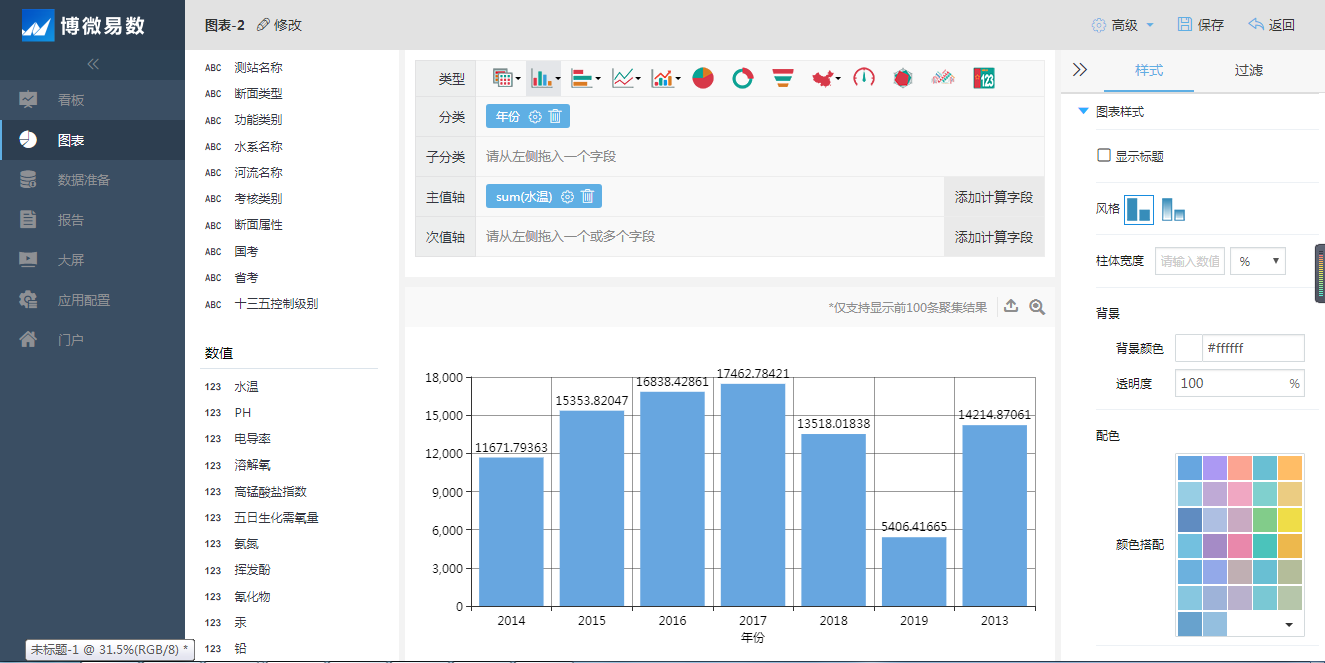

柱图：

Rectangle: [0, 0, 400, 300]

Coordination = Rectangular:Q1

坐标系：第一象限

Metric = Size:Distance;

Direction =[Left, Up];

Extreme = MAXMIN

度量：距离的Size；左向右排列，下到上为正像；参考极值：最大最小值差。

Dimension = Delta:Position, Offset =[0, 0.8];

纬度：位置偏移，位置矫正：0，视觉矫正：0.8（该参数具体表现为柱图的宽度内缩）

饼图：

Rectangle: [0, 0, 200, 200]

Coordin+tion = Polar

坐标系：极坐标系

Metric = Size:Radian; Direction =[Clockwise]; Extreme = SUM

度量：弧度Size；顺时针排列；参考极值：总和

Dimension = Delta:Angle, Offset = [0,1];

纬度：角度偏移，位置矫正：0，视觉矫正：1

极柱图：

Rectangle: [0, 0, 300, 300]

Coordination = Polar

坐标系：极坐标

Metric = Size:Radian, Direction =[Clockwise]; Extreme = MAXMIN

度量：弧度尺寸，顺时针，差极值参考

Dimension = Delta:Position, Offset =[0, 0.8];

纬度：位置偏移，0位置矫正，0.8视觉矫正

在这种可视化体系下，我们首先可以对各类图表的适配能力进行归纳，并对图表的表现能力进行量化，从而形成基于数据集特点的图表推荐算法。前面提到，每一个图表实际是一个模型。我们在基于SaaS的数据分析产品中，会将
