37 中国联通郑州分公司介绍LTE CA技术的研究背景，从CA的定义、类型、载波管理、功能增益等方面介绍其原理，并详细分析CA开通和 验证办法，根据验证结果得出，载波聚合确实能有效提高LTE网络速率，提升用户的数据业务高速体验。 FDD LTE 载波聚合 峰值速率 摘要 概述3GPP在LTE-A阶段提出下行1Gbi t/s的速率要求，而 受限于无线频谱资源紧缺等因素，运营商拥有的频谱资源 都是非连续的，每个单一频段难以满足LTE-A对带宽的需 求。3GPP在R10阶段引入载波聚合（Carrier Aggregation， CA），通过将多个连续或非连续的载波聚合成更大的带宽 （最大100MHz），以满足3GPP的要求。 为应对当前移动网络激烈的竞争形势，提供更高的业 务速率感知，保持移动网络技术领先优势，选取某营业厅 作为实验站点开通CA，利用 Speedtest测试峰值速率达到约 217.51Mbit/s，CA验证成功。作为首个开通CA的局点，积累 了丰富的实践经验，为后续CA大规模商用和其他地市公司 开通CA提供精确的指导办法。 研究背景2.1 数据业务的高速体验 作为传统互联网的延伸和演进方向，移动互联网在近两 年得到迅猛发展。

如今，越来越多的用户通过高速的移动网 络和强大的智能终端接入互联网，享受丰富的数据业务和互 联网服务内容。 在移动互联网时代，每个用户都渴望稳定且高速的数 据接入、丰富的应用和服务。短期内，优质且高速的网络 服务将是广大用户的追求。用户需求的急速增长，对移动 网络的质量和业务速率提出更高的要求。因此，高速的业 务体验能更有效地提高用户黏性与忠诚度。 2.2 运营商之间的激烈竞争 近两年，智能终端与移动互联网的迅猛发展，导致数据 业务需求急速上升。日益增长的数据业务对各运营商来说，既 是机遇，又是挑战。为了应对强势增长的数据业务，各运营商 都使出浑身解数，从网络、终端、服务展开激烈的竞争。 由于消费者目前更多的被终端、应用和服务吸引，对网 络的忠诚度下降，对网络所承载的数据业务体验更加敏感， 迫切需要运营商通过新的手段和方法提升和保障移动互联网 的业务质量和用户体验，进一步提升数据业务的高速体验已 成为一个需要解决的命题。 2.3 新技术提升LTE网络速率 为了提供更高的业务速率，3GPP在LTE-A阶段提出下 行1Gbi t/s的速率要求；3GPP在R10阶段引入CA，通过将多 个连续或非连续的载波聚合成更大的带宽，同时CA还可以 提高离散频谱的利用率。

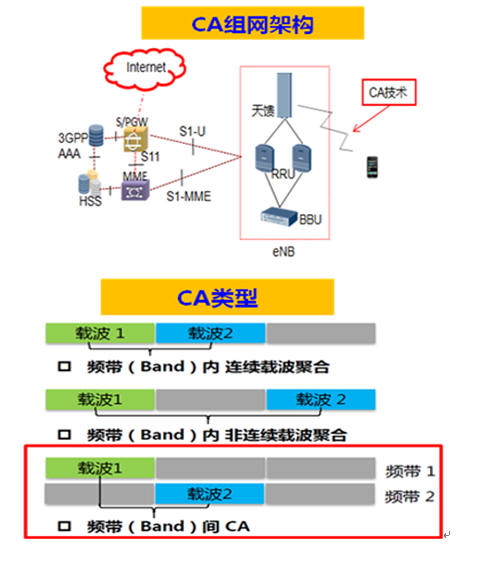

如今CA技术已在全球各大运营商 中得到应用和普及，如图1所示。 CA技术原理3.1 CA的定义 CA未被打开之前，一个UE只能同时接入某一个载波， 在该载波上进行上下行数据传输，传输速率受到单载波带宽 的约束。打开CA后，支持载波聚合的UE在同一时刻（同一 个TTI）占用多个连续或不连续的频带（频域资源），同时 进行上下行业务，从而获得比较大的带宽资源，使数据传输 速率大大提高。 3.2 CA的类型 目前CA载波聚合特性支持的下行规格有带内载波聚合 和带间载波聚合，上行只支持1载波，常见有以下三种类型。 doi:10.3969/j.issn.1000-1247.2016.04.007 38 TelecommunicaTions Technology 研究Band CombinedBand CombinedBand CarrierDCarrier Combined类型1：频带内连续CA，峰值速率为225Mbi t/s，如图2 所示。 类型2：频带间同制式CA，峰值速率为300Mbi 图3所示。类型3：频带间不同制式CA，峰值速率为260Mbit/s，如 图4所示。 3.3 CA载波管理 (1)CA UE的PCC锚点选择 PCC锚点选择可在CA UE初始接入网络时和CA UE RRC 连接释放时触发，在切换接入或重建接入时不触发该流程。

通过PCC锚点选择功能可实现按驻留PCC优先级选择PCell。 初始接入时的PCC锚点，就是eNodeB选择的CA UE优 先驻留PCC。当优先以某些频点作为PCC时，可首先对相应 的候选PCell或PCC进行优先级设置，再通过PCC锚点选择最 高优先级的候选PCC作为CA UE的驻留PCC。 RRC连接释放态时的P CC锚点，若未配置S （Subscriber Prof ID）或基于运营商的小区重选优先级时，eNodeB根据CA UE支持的频段组合和PCC锚点的设置 生成RRC，连接释放时的PCC锚点选择的频点列表（支持 载波聚合的频段中按PCC优先级从高到低排序），并填充到 IMMCI的频点信元，同时将T320固定为180min。当CA UE 进行正常RRC连接释放（即不包括基于S1故障、eNodeB 过载、MME过载重定向情况等原因导致的异常释放）时， eNodeB将CA UE根据排序释放到相应频段。若配置SPID或 基于优先级时，eNodeB在填充IMMCI频点信元时遵从SPID 或基于优先级的设置。 (2)CA UE的SCell配置、变更、激活、去激活、 删除 SCell（Secondary Cell）的配置可在CA UE发起RRC 全球已有49个商用部署载波聚合网络 54个国家的107家运营商正在或已完成CA部署投资图1CA技术的应用 图4类型3示意 图3类型2示意 图2类型1示意 39 特性开通路测验收 现网KPI监控 话统KPI观测 常见问题案例 局点开通信息收集 确定开通eNodeB版本 确认优化参数 执行批量开通脚本 开通策略制定 （含硬件配置） 路测终端 成熟度评估 路测用例以及 路测规范 路测分析工具和 路测分析模板 单站验收和 拉网测试 SCell已配置 激活（MAC） SCell被激活 SCell被去激活 去激活（MAC） 变更SCell配置 SCell变更 SCell未配置 配置SCell 删除SCell 连接（包括PCC锚点已完成的初始接入、重建、切换接 入）时触发。

SCel l配置好后，会产生变更、激活、去激活 和删除的状态。当CA UE配置并激活SCell后，CA UE可以 做载波聚合，否则不能做载波聚合。 SCell的状态变化如图5所示。 3.4 CA的功能增益 资源利用率最大化：通过载波聚合，CA UE可以同时利 用两载波上的空闲RB，实现资源利用率最大化，避免整体 资源利用率的浪费。 有效利用离散频谱：通过载波聚合，运营商的一些离散 的频谱（尤其是Refarming之后）可以得到充分利用。 更好的用户体验：通过载波聚合wcdma同载波数据业务对语音业务的影响，在MIMO 22环境 下，CA UE下行峰值速率可以达到300Mbit/s。在实际商用网 络多用户场景下，CA UE激活SCell后可以更好地利用空闲资 源，提升整网非满负载时CA UE的吞吐量，给用户带来更好 的体验。 CA开通和验证测试4.1 验证信息 中国联通在某小区开通LampSite基站2CC载波聚合小区 信息见表1，主载波20MHz带宽使用频段为Band3：1840～ 1860MHz，辅载波使用Band1：2150～2170MHz。 4.2 CA开通流程 CA开通整体流程如图6所示。 按照CA开通整体流程，梳理出来的CheckList见表2。

本次验证实施步骤流程如下。 根据地理位置和实地测试得出可覆盖试验点的G1800小区详表； 对列出的L1800小区详表进行闭小区操作，验证是否有其他L1800小区仍旧能够覆盖，根据验证结果对L1800小区 详表进行更新； 夜间进行载波聚合验证，对覆盖试验点的G1800小区进行闭小区操作，进行CA测试验证。 验证完毕后放开L1800小区避免引起4G用户投诉。4.3 CA业务验证测试 1月23日20:00开始进行载波聚合下载测试，采用华为 NGTUE设备进行速率验证，同时在后台U2000网管上进行 图5SCell状态变化情况 图6CA开通整体流程 表1某小区开通LampSite基站2CC载波聚合小区信息 基站名称 CellID 带宽（MHz） Band PCI载波属性 某基站 49 20 1650442 主载波 某基站 53 20 500442 辅载波 40 TelecommunicaTions Technology 研究用户速率跟踪，下载速率稳定在298Mbi t/s，趋势结果如图7 所示。 后台U2000网管跟踪用户速率如图8所示。 结束语通过本次C
