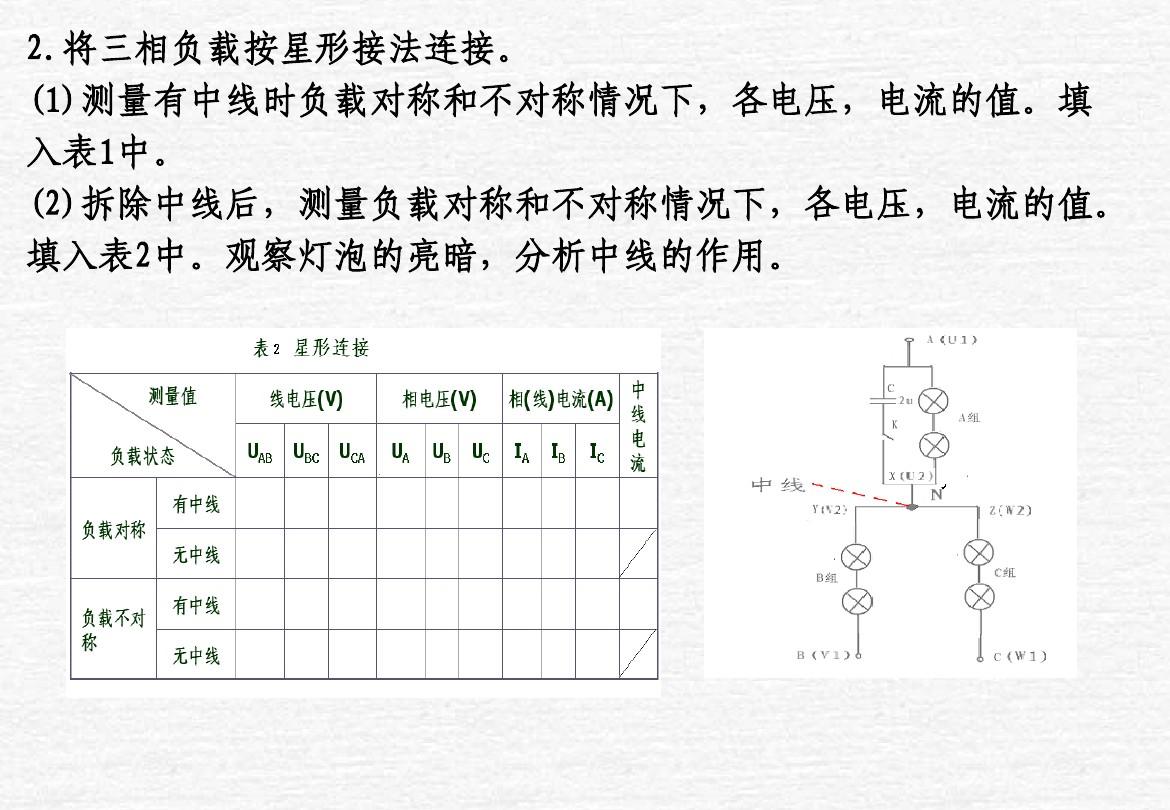

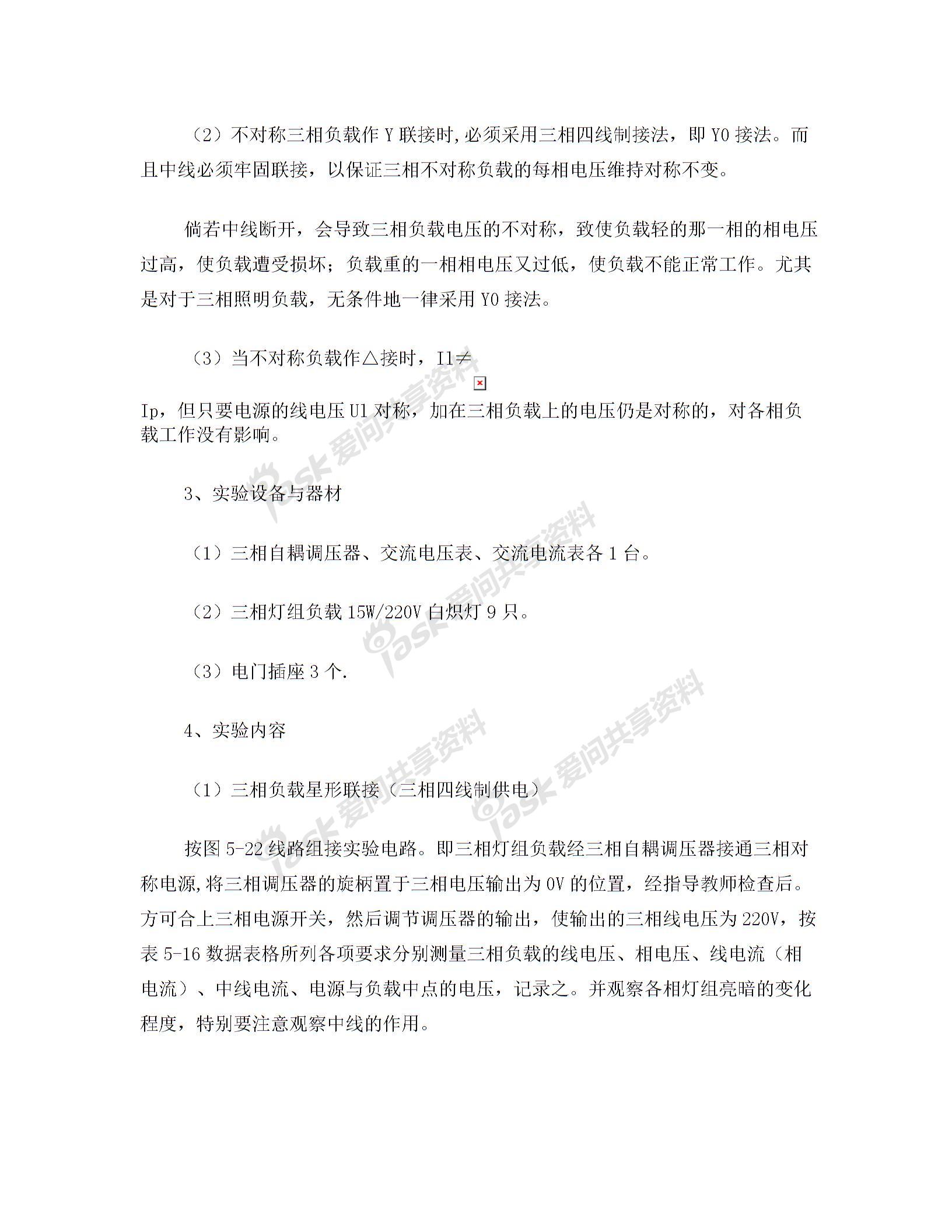

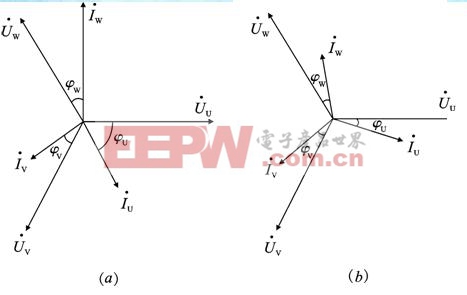

三相交流电路电压电流的分析与测量院系专业班课学号姓名实验日期1125教师评定1实验目的1掌握三相负载作星形联接三角形联接的方法验证这两种接法时线相电压及线相电流之间的关系2充分理解三相四线供电系统中中线的作用2原理说明1三相负载可接成星形又称Ｙ接或三角形又称"△"接当三相对称负载作Y形联接时线电压Ul是相电压Up的倍线电流Il等于相电流Ip即Ul＝UpIl＝Ip当采用三相四线制接法时流过中线的电流I0＝0所以可以省去中线当对称三相负载作△形联接时有I1IpU1Up2不对称三相负载作Y联接时必须采用三相四线制接法即Y0接法而且中线必须牢固联接以保证三相不对称负载的每相电压维持对称不变倘若中线断开会导致三相负载电压的不对称致使负载轻的那一相的相电压过高使负载遭受损坏负载重的一相相电压又过低使负载不能正常工作尤其是对于三相照明负载无条件地一律采用Y0接法3当不对称负载作△接时Il≠Ip但只要电源的线电压Ul对称加在三相负载上的电压仍是对称的对各相负载工作没有影响3实验设备与器材1三相自耦调压器交流电压表交流电流表各1台2三相灯组负载15W220V白炽灯9只3电门插座3个4实验内容1三相负载星形联接三相四线制供电按图5-22线路组接实验电路即三相灯组负载经三相自耦调压器接通三相对称电源将三相调压器的旋柄置于三相电压输出为0V的位置经指导教师检查后方可合上三相电源开关然后调节调压器的输出使输出的三相线电压为220V按表5-16数据表格所列各项要求分别测量三相负载的线电压相电压线电流相电流中线电流电源与负载中点的电压记录之并观察各相灯组亮暗的变化程度特别要注意观察中线的作用图5-22三相负载星形联接的实验线路

图5-23三相负载三角形联接的实验线路测量数据负载情况开灯盏数线电流A线电压V相电压V中线电流IOA中点电压UNOVA相B相C相IAIBICUABUBCUCAUAOUBOUCOYO接平衡负载3332512500Y接平衡负载333251250220YO接不平衡负载20850Y接不平衡负载2245YO接B相断开1断31250130YO接B相断开1断323
