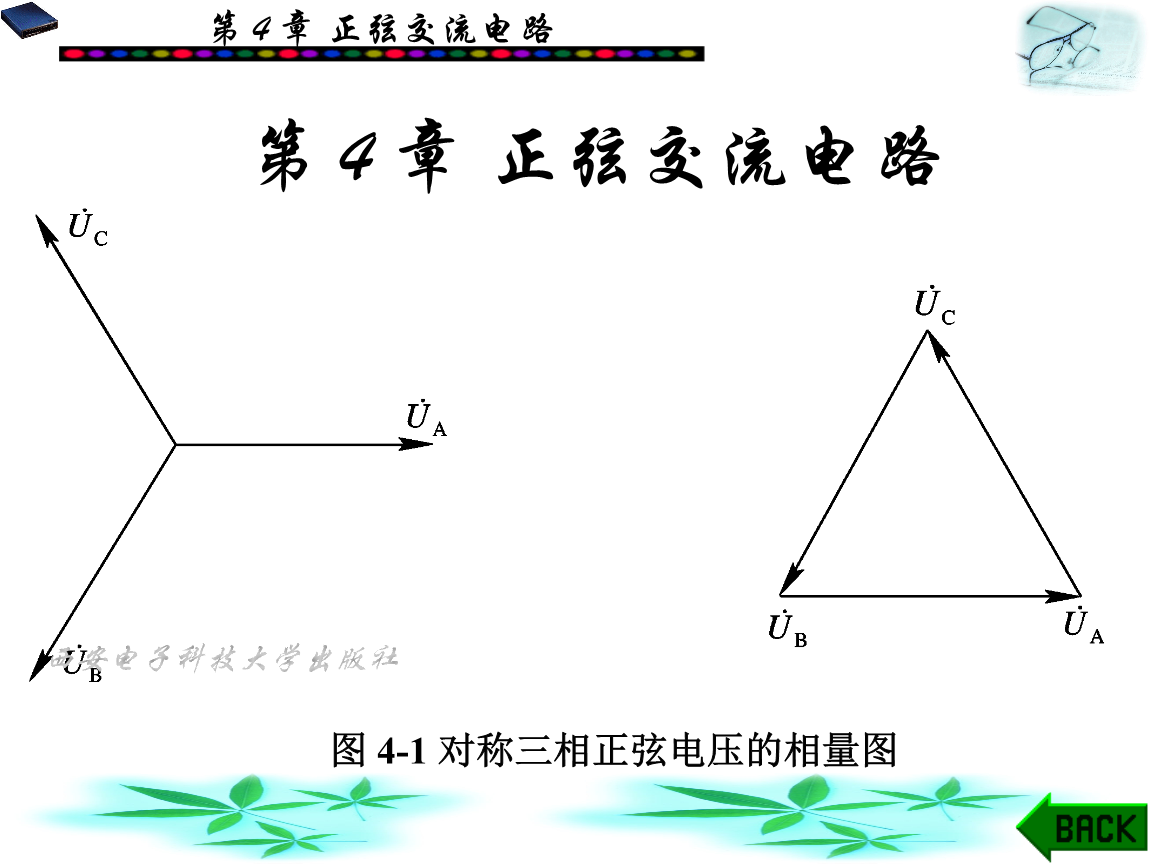

海南风光三相交流电路第四章 三相交流电路 § 三相交流电源三相电动势的产生三相交流电源的连接§ 三相负载及三相电路的计算星形接法及计算三角形接法及计算§ 三相电路的功率§ 三相交流电源 三相电动势的产生在两磁极中间，放一个线圈。根据右手定则可知，线圈中产生感应电动势，其方向由AX。一、三相交流电动势的产生•••AXYCBZSN三线圈空间位置各差120o 转子装有磁极并以 的速度旋转。三个线圈中便产生三个单相电动势。二、三相电动势的表示式三相电动势的特征：大小相等，频率相同，相位互差120º。1. 三角函数式2. 相量表示式及相互关系三相交流电源的连接一、星形接法 1. 连接方式三相四线制供电火线（相线）:中线（零线）：N2. 三相电源星形接法的两组电压相电压：火线对零线间的电压。三个相电压是对称的UP代表电源相电压的有效值线电压：火线间的电压。线电压和相电压的关系：同理：线电压与相电压的通用关系表达式：§ 三相负载及三相电路的计算负载有两种接法:ACBNZZZ三相对称负载星形接法及计算一、星形接法特点*负载两端的电压等于电源的相电压二、负载星形接法时的一般计算方法线电流、相电流计算通式：结论：三相电源对称，负载对称且Y形连接，则三个线电流也是对称的。

中线电流为0解：1. 负载不对称时三相交流电路数据分析，各相单独计算。如：求：各相、各线及中线电流线电压则相电压为：(2) 相电流(4) 相量图据此可直接得出另两相电流：问题及讨论答：Y形连接，三相完全对称时，零线可以取消。称为三相三线制。三相三线制供电时，若各相负载不相等，将如何？求：各相负载电流。每盏灯的额定值为:220V、 100W用节点电位法AN'NCB每盏灯为220V、 100W应用实例----照明电路正确接法:每组灯相互并联,然后分别接至各相电压上。设电源电压为：每组灯的数量可以不等，但每盏灯上都可得到额定的工作电压220V。能否取消中线？关于零线的结论 负载不对称而又没有中线时三相交流电路数据分析，负载上可能得到大小不等的电压，有的超过用电设备的额定电压，有的达不到额定电压，都不能正常工作。比如，照明电路中各相负载不能保证完全对称，所以绝对不能采用三相三相制供电，而且必须保证零线可靠。中线的作用在于，使星形连接的不对称负载得到相等的相电压。为了确保零线在运行中不断开，其上不允许接保险丝也不允许接刀闸。三角形接法及计算特点：负载的相电压=电源的线电压各电流的计算ZABZBCZCA
