数据流程图和业务流程图都属于常用的流程图类型，借助特定图形符号加上对应文字注释并利用流程线将其内容连接起来组成对应的流程图，然而数据流程图和业务流程图有什么区别与联系呢？

一、数据流程图和业务流程图有什么区别

1、描述对象不同

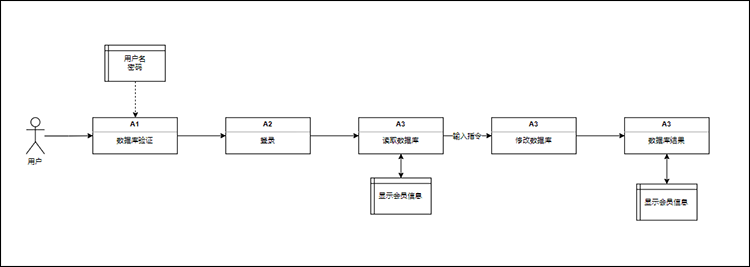

数据流程图：数据流程图有两个特征：抽象性（将具体的组织机构、工作场所、物质流去掉，只剩下信息和数据存储、流动、使用及加工情况）和概括性（把系统对各种业务处理的过程联系起来考虑，形成一个总体），描述对象是数据流。

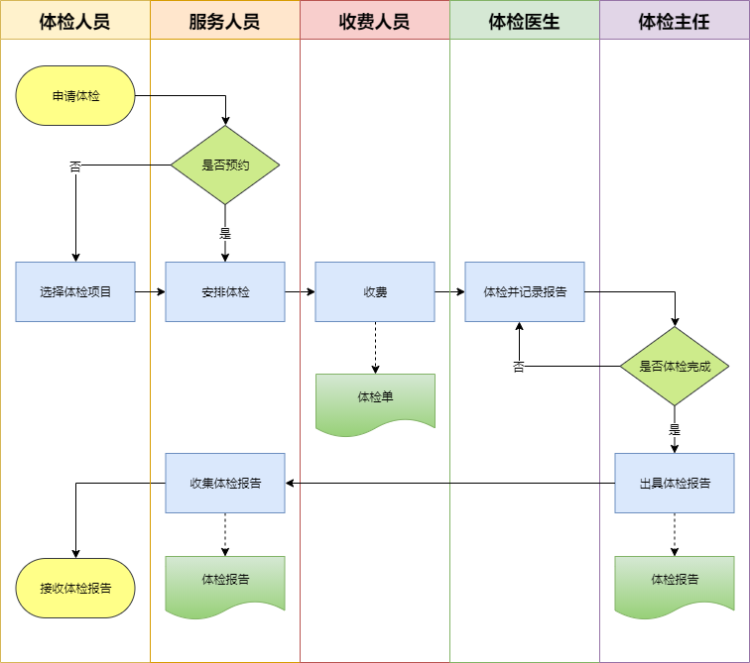

业务流程图：以业务处理过程为流程图中心，系统地描述业务流程，用于说明整个业务流程的逻辑，一般没有数据概念，描述对象是某一具体业务。

2、常用符号不同

数据流程图：常用符号通常为外部实体、处理过程、数据流、数据存储等。

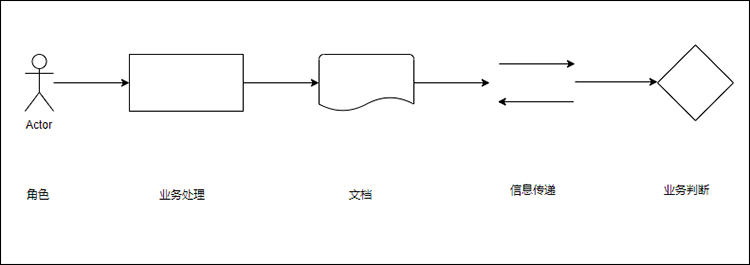

业务流程图：常用符号通常为角色、业务处理、文档、信息传递、业务判断等。

注：数据流程图和业务流程图的常用符号远不止此，以上列举意在说说明两种流程图符号上的差异，且同一符号用于不同类型的流程图命名上也可能存在差异。

3、功能作用不同

数据流程图：主要用于对信息中流动、传递、处理、存储等内容的分析业务流程图数据流程图，目的在于将数据流程直观化，从而发现和解决数据流通中的问题。去掉了一些业务流程图中的实体对象，相比业务流程图更加抽象。

业务流程图：主要用于业务的实际处理过程，帮助绘制者理顺并优化合理的业务流程，常用于对业务具体流程进行分析，并改进具体处理过程：去掉多余环节；合并重复环节；增添缺少的必须环节。

4、绘制过程不同

数据流程图：绘制方法较为复杂，需要结合整个系统绘制出与之相关数据的过程。具体案例可参考《教你绘制数据流程图》。

业务流程图：绘制方法较为简单，根据业务实际处理过程结合流程符号绘制业务流程图数据流程图，绘制过程中没有过多严格的约束，只需将合理且真实的业务处理流程绘制出来即可。具体案例可参考《业务流程图怎么画》。

二、数据流程图和业务流程图的联系

数据流程图和业
