业务流程图与数据流图，这两个图都是在系统分析阶段要形成的两个图。也是学习软件工程的我们必须掌握的。

一、基本符号

基本符号其实就是图的规定业务流程图数据流程图，我们在画图时，既要遵守规则，也不要拘泥于规则，关键是将业务或数据的整个流水线弄懂。

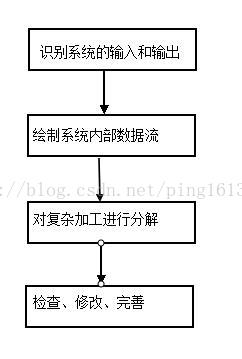

二、数据流图绘制方法

三、对比举例

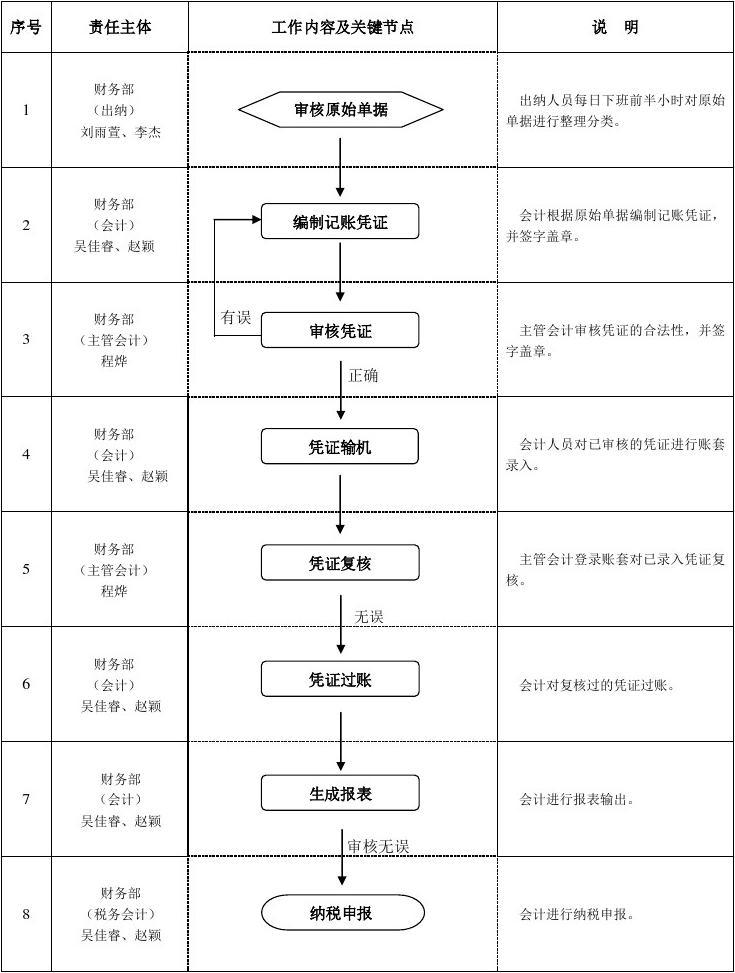

a业务流程图

某企业的会计账务处理流程是这样的：⑴首先本企业各种业务的经办人将发票、内部领料单等经济活动中的发的各种原始凭证，交予财务负责人进行审核、签字；

⑵财务负责人同意报销后，会计记账（出纳）人员利用和各种原始单据填制记账凭证，并将记账凭证按顺序编号、整理，装订成册

⑶其他会计人员（账簿管理人）根据记账凭证登记会计账簿，并装订成册

⑷最后又负责报表的会计人员根据各种会计账簿编制会计报表，交企业管理者使用业务流程图数据流程图，至此整个会计的账务处理业务完成。

b数据流图

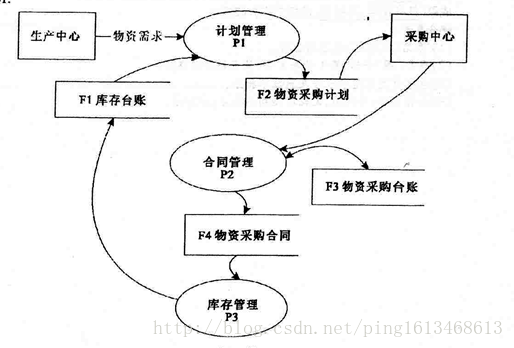

某企业物资管理简化流程如下图所述：⑴各生产中心向物资计划环节提出物资需求，计划环节根据已存在的“库存台账”编制“物资采购计划”；

⑵采购中心管理人员根据“物资采购计划”和“物资采购台账”编制和实施“物资采购合同 ”

⑶所采购的物资运达企业完成入库后，库存管理环节依据已实施的“物资采购合同”更新“库存台账”。

根据上面的描述绘制的数据流图如下
